卷板機的觸點系統分析

　　　卷板機的各種電磁式低壓電器的工作原理和結構基本相同。從結構上看，低壓電器大都由兩個主要部分組成，即感測部分和執行部分。感測部分接收外界輸入的信號；并通過轉換、放大、判斷，作出有規律的反應；而執行部分根據指令信號，輸出相應的指令，卷板機廠家執行電路的通、斷控制，實現控制目的。對于電磁式低壓電器，感測部分由電磁機構組成，而執行部分由觸點系統構成。。觸點是電器的執行部分，起接通和分?jǐn)嚯娐返淖饔谩Ｓ|點通常用銅制成，由于銅制的觸點表面易產生氧化膜，使觸點的接觸電阻增大，從而使觸點的損耗也增大，易使觸點發熱導致溫度升高，從而使觸點易產生熔焊現象，影響工作的可靠性，同時又降低了觸點的使用壽命。接觸電阻不僅與觸點的接觸形式有關，而且與接觸壓力、觸點材料及觸點表面狀況有關。因此，有些小容量電器的觸點采用銀質材料，以減少接觸電阻。因?yàn)殂y的氧化膜電阻率與純銀相似，從而避免觸點表面氧化膜電阻率增加而造成觸點接觸不良。另外，材料的電阻系數越小，接觸電阻也越小。在金屬中銀的電阻系數最小，但銀比銅價格貴，實際生產中常在銅觸點的表面鍍銀，以減小接觸電阻。

       卷板機的觸點主要有兩種結構形式：數控卷板機橋式觸點和指形觸點。

　　而橋式觸點的兩個觸點串于同一條電路中，電路的通斷由兩個觸點共同完成。橋式觸點多為面接觸型，常用于大容量電器中。

　　而指形觸點的接觸區為一直線，觸點接通或分?jǐn)鄷r(shí)將產生滾動摩擦，以利于去掉氧化膜，同時也可以緩沖觸點閉合時的撞擊能量，改善觸點的電氣性能。

　　為了使觸點接觸得更緊密，以減少接觸電阻，全數控生產線并消除開始接觸時產生的振動，可在觸點上安裝接觸彈簧。

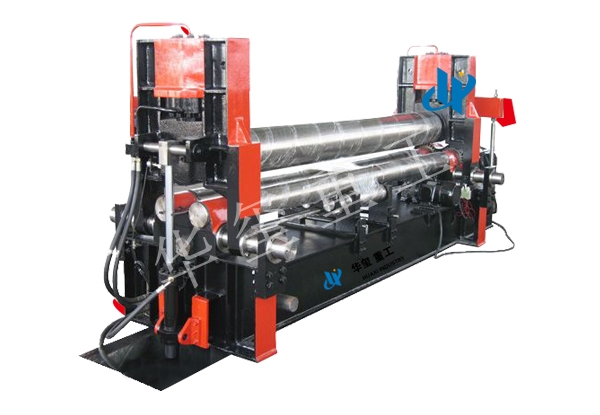

1.液壓式三輥卷板機上輥可以垂直升降,垂直升降的液壓傳動,通過液壓缸內的液壓油作用活塞桿而獲得;下輥?zhàn)餍D(zhuǎn)驅動,通過減速機輸出齒輪嚙合,為卷板提供扭矩,下輥下部有托輥,并可調節.上輥呈鼓形狀,提高制品的直線度,適用于超長規格各種截面形狀罐.

2.液壓式三輥卷板機為上調式對稱式三輥卷板機,可將金屬板材卷成圓形、大型卷板機弧形和一定范圍內的錐形工件,本機種兩下輥為主動輥,上輥為從動輥.它廣泛使用于造船、鍋爐、航空、水電、化工、金屬結構及機械制造行業.

3.液壓式三輥卷板機適合用于金屬板材的彎曲變形,可卷制圓形,弧形和一定范圍內的錐形工件,并有板材端部預彎功能,本機型兩個下輥為主動輥可水平移動,液壓卷板機上輥為從動輥可上下移動,移動方式有機械式和液壓式,傳動軸均采用萬向連軸器連接。
